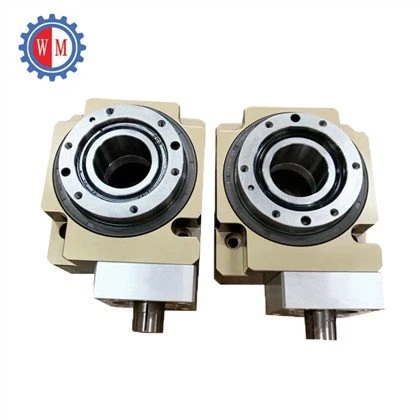

Кухата ротационна скоростна кутия от серията WTR за серво мотор или стъпкови двигатели с висока твърда структура на зъбното колело може да получи повтаряща се точност и абсолютна точност на позициониране. Кухата въртяща се скоростна кутия прави кръгови движения, задвижвани от всички видове двигатели, и също така може да получи по-висока изходна скорост от структурата на червячната предавка поради малкото си предавателно съотношение. Високоскоростна куха въртяща се платформа има солидна алуминиева обвивка на тялото.
Кухата ротационна скоростна кутия може да спести много повече разходи от DD двигателите, които се използват широко в тестово оборудване и 3C приложения за автоматизация.
Търсите куха ротационна маса? Степените от серията WTR са напълно съвместими с всички видове редуктори под прав ъгъл.
Нуждаете се от куха ротационна скоростна кутия? Нашият екип за персонализиране на продукти е в състояние да завърши модификациите на етапа в рамките на 5 работни дни.
Модел | WTR110-10-N | WTR150-10-SV |
Размер на рамка | 110 мм кв. | 150 мм кв. |
Размер на кухия отвор | Φ40 | Φ62 |
Адаптиране към серво мотор | 200/400W | 750W |
Носеща конструкция | Напречен ролков лагер | |
Допустим въртящ момент | 50N.m | 100 N.m |
MQI (момент на инерция) | 70 N.m | 140 |
Изходна скорост | 200 об./мин | |
Коефициент на намаляване | 10 | |
Заредете | 1800N | 4000N |
Точност на позициониране | ±0,5 дъгови минути | |
Повтаряща се точност на позициониране | ±5 дъгови секунди | |
Изтичане на горната плоча | ±0.005 мм | |
Концентричност | ±0.005 мм | |
Паралелизъм | ±0.01 мм | |
Защитете ранга | IP54 | |
Продължителност на живота | 25000 часа | |
Нето тегло | 3 кг | 7,6 кг |
Бележки: За куха ротационна скоростна кутия по избор всички видове серво мотори или стъпкови двигатели. | ||
Характеристика
● Всеки модел с голяма отворена бленда
● Директно свързване, по-висока скорост
● По-висока точност на позициониране от въртящата се степен на червячна предавка
● Допълнителни стъпкови двигатели или серво мотори.
● Може да бъде оборудван директно с редуктор под прав ъгъл.
● Моторът и тялото на сцената могат да бъдат разделени.
Нашите авторски права върху компютърния софтуер, както е показано по-долу
ЧЗВ
Q1: Вие сте търговска компания или производител?
О: Ние сме фабричен производител.
Q2: Какво е MOQ?
A: MOQ: 1PCS
Q3: Колко дълго е вашето време за доставка?
A: За стандартен модел куха ротационна скоростна кутия за серво мотор имаме на склад. Необходими са 3 дни за доставка след получаване на плащането.
За нестандартен персонализиран размер са необходими 10-15 работни дни след получаване на плащането.
Q4: Предоставяте ли мостри? безплатно ли е или допълнително?
О: Да, можем да предложим пробата за тестване, но трябва да заплатите разходите за превоз и проба.
Q5: Какви технически изисквания трябва да предложим за алуминиев кух ротационен задвижващ механизъм?
О: За персонализиран размер трябва да потвърдите параметрите по-долу с нашия персонал.
1.Какво е вашето максимално натоварване?
2. Каква е точността, която попитахте?
3.Каква е вашата максимална скорост?
4.Как го инсталирате? Хоризонтални, вертикални, повдигащи и др
5. Какъв е размерът на вашия товар?
6. Други фактори, които смятате за важни.
